Наименование документа |
Формат |
Листов |
| 1 |

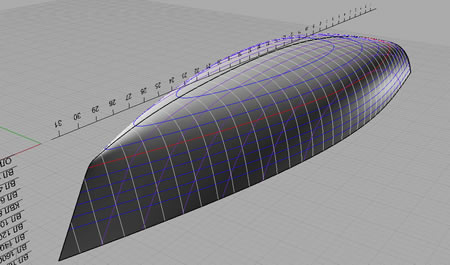

Теоретический чертеж |
А0 (914Х1200) |
1 |
| 2 |
Таблица плазовых ординат конструктивных шпангоутов |
А3 |
1 |
| 3 |

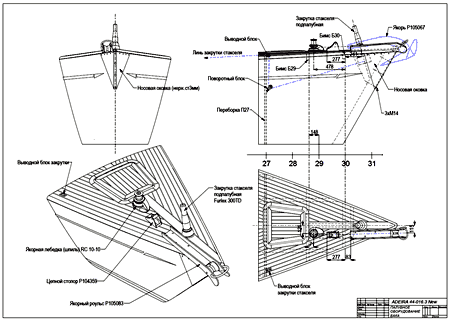

Чертеж палубы и палубного оборудования (вид сверху и сбоку) со спецификацией |
А0 |
1 |
| 4 |
Чертеж рубки – расклад фанерных деталей |
А0 |
1 |
| 5 |

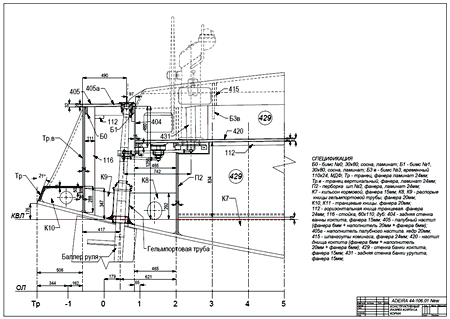

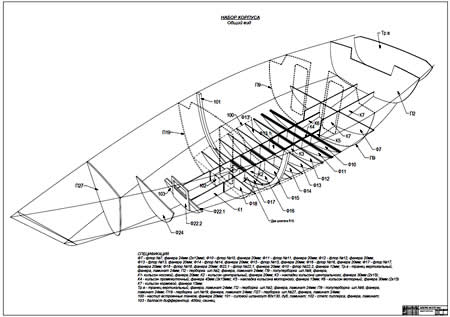

Чертеж продольный разрез корпуса и вид сверху со снятой палубой |
А0 |
1 |
| 6 |

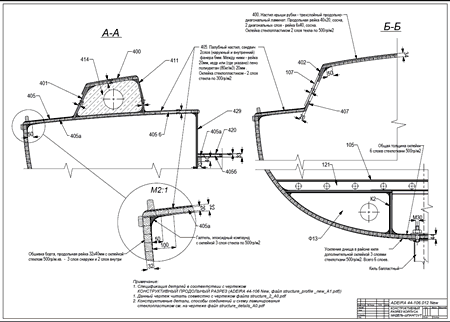

Конструктивные чертежи узлов, сопряжений палубы, рубки, корпуса |
А0 |
1 |
| 7 |
Чертежи конструктивных переборок |
А0 |
1 |
| 8 |

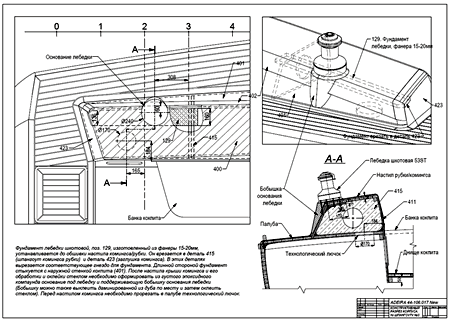

Чертежи конструктивные креплений, закладных деталей, сопряжений, путенсов |
А0 |
1 |
| 9 |

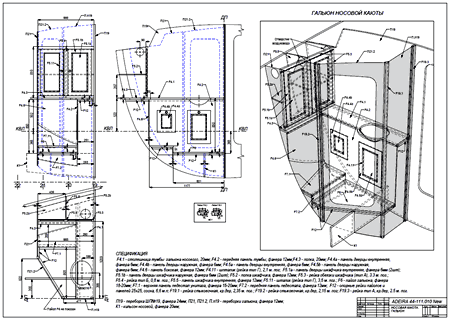

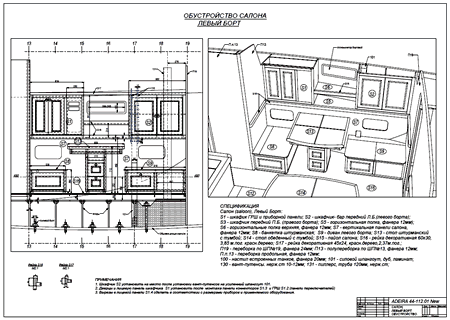

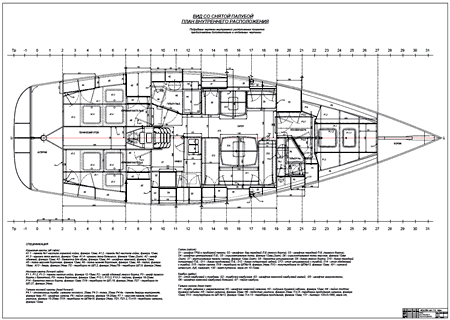

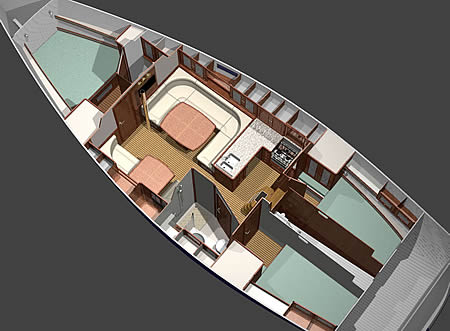

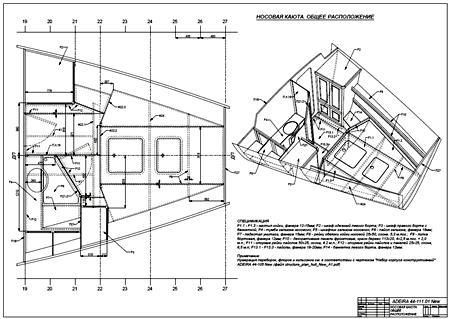

Чертеж внутренней планировки |
А0 |
1 |
| 10 |

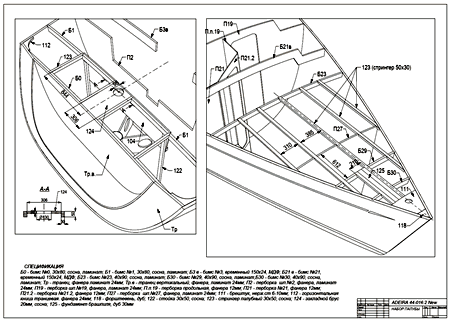

Чертеж Раскрой палубы (листов палубного настила) |
А0 |
1 |
| 11 |
Чертеж рулевого устройства |
А0 |
1 |
| 12 |

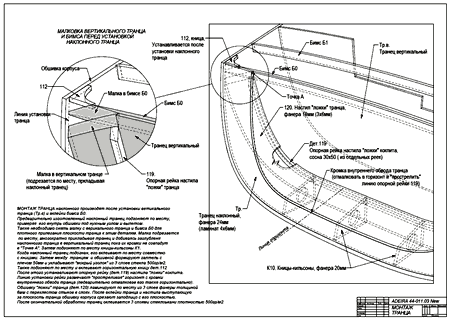

Чертежи конструктивные узлов, сопряжений, деталей |
А0 |
1 |
| 13 |
Чертеж киля и крепления киля |
А1 |
1 |
| 14 |

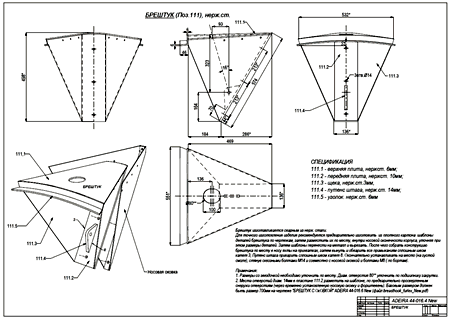

Чертеж деталей |
А1 |
1 |
| 15 |
Чертеж рангоута и такелажа + чертеж парусности |
А1 |
1 |
| 16 |

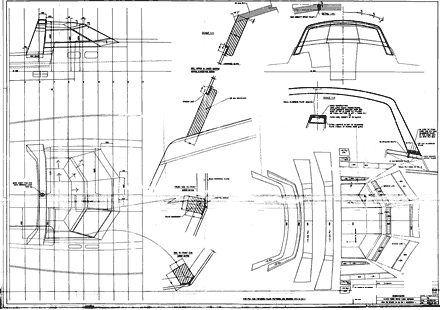

Чертеж козырька рубки "Dog house" |
А1 |
1 |
| 17 |

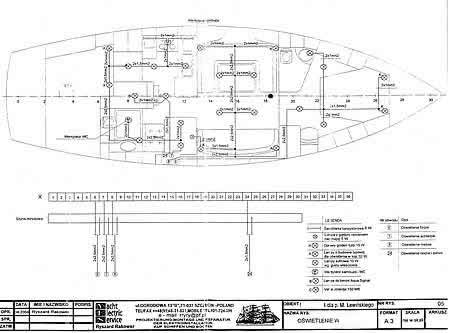

Проект электроснабжения |
А3 |
10 |
| 18 |
Спецификация бегучего такелажа |
A4 |
2 |
| 19 |
Чертежи -с хемы водоснабжения |
А2 |
2 |
| 20 |
Чертеж монтажа топливного танка |
А2 |
1 |
| 21 |
Чертеж-схема системы унитаза и фекальных вод |
А2 |
1 |
| 22 |
Чертеж-схема системы сжиженного газа |
А4 |
1 |
| 23 |
Чертежи поручней, ножных лееров, стопоров фалов |
А2 |
2 |
| 24 |
Cпецификация палубного оборудования (с подбором по по каталогу LEWMAR) |
A4 |
2 |
| 25 |
Диаграмма остойчивости, поляра скоростей и пр. |
А3 |
3 |
| 26 |
Фотографии внутренней планировки, внешнего вида, оборудов. и этапов постройки |
А3 |
10 |
| 27 |
Описание технологии постройки корпуса по Ван де Штадту с иллюстрациями |
А3 |
39 |
