Проект 5-метрового скоростного катера мотолодки из ПНД для самостоятельной постройки

Мотолодка 5,4 метра рыбцкая SFB-5.4 (ПНД)

Катер скоростной рыболовный 5,4 метров SFB-5.4
LOA = 5,4м (длина наибольшая)
BOA = 2,24м (ширина наибольшая)
LWL = 4,5м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ.= 1,1 т (водоизмещение полное)
Draft = 0.35м (осадка корпусом порожнем/полное)
Freeboard = 0.65м (надводный борт на миделе)
Двигатель = до 250л.с. подвесной
Килеватость днища на транце : 18 град.
Fuel tank: 2х75л. (топливо)

Пассажиров: до 6 чел.
Вес корпуса: 450кг.

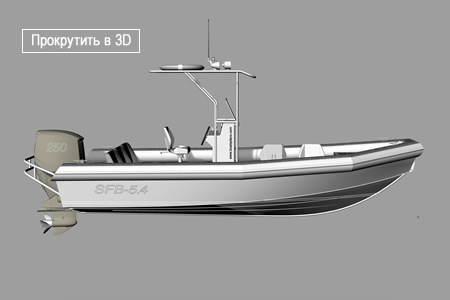

  Прокрутить в 3-D

Моторный глиссирующий катер длиной 5.4 метров предназначен для рыбалки, охоты и активного отдыха на речных, озерных и морских прибрежных акваториях. Сфера применения катера - скоростной рыболовный катер на котором можно быcтро добраться до рыбных мест на открытых водоемах с волной; пассажирский скоростной катер - водное такси, прогулочный катер, буксировщик воднолыжника, рабочий катер, патрульный скоростной катер для пограничной, таможенной спасательной или полицейской службы. Катер оснащен подвесным мотором мощностью до 250 л.с. с дистанционным управлением с поста на центральной консоли в кокпите или жесткой рулевой рубке.
Катер может быть построен из листового материала ПНД (полиэтилен низкого давления), который приобретает большую популярность в малом судостроении. С доступностью резки деталей на ЧПУ станках и технологичностью сварки ПНД материала любителю самостройщику вполне по силам построить самостоятельно 5-метровый катер - надежный в эксплуатации, неприхотливый и ремонтопригодный, долговечный, и не требующий большого ухода. Катер абсолютно непотопляем. Ширина 2,2 метра вписывается в автогабарит и катер может быть доставлен на трейлере за легковым автомобилем на любую акваторию.

Скорость катера при различной мощности моторов и состояний нагрузки

Мощность двигателя 50 л.с. 70 л.с. 90 л.с. 115 л.с. 150 л.с. 200 л.с.
Скорость катера с полной загрузкой 1200кг 32 км/час 48 км/час 57 км/час 64 км/час 72 км/час 80 км/час

Проект и рабочие чертежи для постройки катера можно заказать на info@amariner.net

Другие проекты
3D модели катера 5 метров Картинки можно увеличивать
катер из ПНД 5 метров


Предусмотрен вариан катера с жесткой рулевой рубкой и каютой в носовой части корпуса

Планировка катера подчинена использованию его в основном как скоростной моторной лодки для рыбалки. Большой открытый кокпит с кормовым диваном для пассажиров и двумя поворотными креслами для рыбвков. Центральная консоль управления судном. В корме моторный рецесс и две площадки для рыбаков, подвесной мотор на транце. В носу - якорная палуба, она же площадка для рыбака. Непотопляемость катера обеспечивается отсеками плавучести в трюме, в носу, и в привальном брусе из трубы 250мм.Аэратор для хванения улова рыбы. Рундуки для имущества под сиденьями диванов, в консоли управления и в бардачках побортно. Также можно организовать рундук-сиденье впереди рулевой консоли. Кронштейны для хранения удилищ на кормовой палубе. Над консолью управления жесткая крыша от дождя и солнца, от нее можно растянуть складной тент в нос и в корму. Катер оснащен навигационным оборудованием и спасательными средствами для морских прибрежных плаваний. Обводы корпуса катера - глубококилевые, со скуловыми и днищевыми реданами для глиссирования с большой скоростью на волне. Катер может быть перепланирован и для других целей, с другой компоновкой палубы - как прогулочный катер, разъездной или рабочий катер со свободной палубой, буксировщик воднолыжника и т.д. Предусмотрен вариан катера с жесткой рулевой рубкой и каютой в носовой части корпуса

ПОСТРОЙКА судна из листового материала ПНД под силу любителю самостройщику. Материал этот доступен, работать сним несложно, и собрать конструкцию катера из деталей, вырезанных на станках ЧПУ, не составляет проблемы для самостройщика с руками и головой на месте. Методы сварки ПНД досконально разработаны и имеется большое предложение аппаратов для сварки ПНД. В основном в конструкции катера используется листовой ПНД толщиной 10мм.
Конструкция катера традиционная - листовая обшивка на продольно-поперечном наборе. Все детали конструкции из листового пластика ПНД (разработаны под ширину листа до 1200мм), привальные брусья из трубы ПНД 250мм. Сборка корпуса катера ведется стандартным классическим методом на стапеле килем вверх. После выставки шпангоутов на стапель врезается продольный набор - киль, стрингера , привальные брусья, и обваривается. Затем производят обшивку корпусами листовым ПНД 10мм на днище и 8мм на бортах. Затем корпус переворачивают и занимаются обустройством палубы и герметичных отсеков. Сварка конструкции лодки из ПНД производится тепловым сварочным аппаратом. работа с ним по силам и непрофессионалам.
Катер может быть построен также из фанеры 10-12мм марки ФСФ или из алюминия 4мм. Обшивку корпуса катера можно сдлать также из рейки и затем оклеить защитным слоем стеклопластика.


              Смотри постройку катера
ПРОЕКТ
Проект катера содержит рабочие чертежи и схемы, а также инструкции, описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке лодки в объеме, достаточном для самостоятельной постройки мотолодки любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект лодки также включены ACAD-овские файлы плаза и раскря деталей для распечатки и резки их на плоттере в масштабе 1:1.
Состав проекта катера постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки обеспечивается на весь период постройки.
Состав проекта смотри в таблице ниже. Технический проект и рабочие чертежи для постройки катера можно заказать на info@amariner.net
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи катера глиссирующего 5.4 метров


чертеж якоря


Состав проекта (обновляется)

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

Design_KS900_overview.pdf

A2

1

3.

Чертеж внутреннего расположения

layout.pdf

A2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

7.

Чертеж Конструктивный вид сверху (набор днища)

structure_plan_bottom.pdf

A2

1

8. Чертеж Конструктивный вид сверху (набор палубы) structure_plan_deck.pdf A2 1

9.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

10.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

11.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

12 Конструктивный чертеж шпангоута №4 frame_4.pdf A2 1
13 Конструктивный чертеж шпангоута №5 frame_5.pdf A2 1
14 Конструктивный чертеж шпангоута №6 frame_6.pdf A2 1
15 Конструктивный чертеж шпангоута №7 frame_7.pdf A2 1
16 Конструктивный чертеж шпангоута №8 frame_8.pdf A2 1
17 Конструктивный чертеж шпангоута №9 frame_9.pdf A2 1
18 Конструктивный чертеж шпангоута №10 frame_10.pdf A2 1
19 Конструктивный чертеж шпангоута №11 frame_11.pdf A2 5
20 Конструктивный чертеж шпангоута №12 frame_10.pdf A2 1

21.

Чертеж киля и форштевня

Keel.pdf

A2

1

22 Чертеж монтажа транца и рецесса hull_aft_structure.pdf A2 3
23 Чертеж продольных переборок lstringer_10.pdf A2 1

24

Конструктивный чертеж транца

frame_transom.pdf

A2

1

25 Чертеж плазовый конструктивных шпангоутов loft_a4.pdr A4 1

26

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_KS900_OB,dwg

M 1:1

1

27

Чертежи расклада фанерных деталей обшивки корпуса палубы и кокпита по стандартным листам фанеры 1220х2440мм

plywood_9mm_1.pdf plywood_9mm_2.pdf
plywood_9mm_3.pdf
plywood_9mm_4.pdf
plywood_9mm_5.pdf
plywood_4mm_1.pdf

А2

6

28

Чертежи (CAD файлы)  расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_9mm_122х244_sheet_1.dwg
plywood_9mm_122х244_sheet_2.dwg
plywood_9mm_122х244_sheet_3.dwg
plywood_9mm_122х244_sheet_4.dwg
plywood_9mm_122х244_sheet_5.dwg
plywood_9mm_122х244_sheet_6.dwg
plywood_..............................................

M 1:1

20

29.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_KS900.pdf

A4

1

30

Таблица весовых нагрузок катера

Load_table_KS900_FSF_plywood.pdf

A4

5

31

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

32

Инструкция по постройке катера иллюстрированная

build_tutorial_KS900.pdf

A4

30

33

Чертеж cхема конструкции корпуса в корме

hull_aft_structure.pdf

A2

1

34

Чертеж cхема набора на стапеле

shipway_2.pdf

A4

1

35

Чертеж стапеля

shipway_1.pdf

A4

1

36 Чертеж конструкция корпуса (вид со снятой палубой) hull_structure.pdf A2 1
37 Чертеж бимсов дополнительных plywood_beams_loft.pdf A2 1
38 Чертеж полубимсов и иx монтаж biatms_mounting.pdf A2 1
39 Чертеж стрингеров днищевых stringer_21.pdf
stringer_22.pdf
A2 2
41 Чертеж топливного танка fuel_tank_40.pdf A2 1
41 Чертеж-схема расположения топлвного танка в корпуса fuel_tank_monting.pdf A2 1
42 Чертеж ложемента топливного танка fuel_tank_base.pdf A2 1
43 Чертеж Корпус в разрезе hull_section.pdf A2 1
44 Чертеж Габариты корпуса на стапеле hull_gabarinte.pdf A2 1
45 Устройство рецесса recess.pdf A2 1
46 Чертежи деталей рецесса recess_1.pdf
recess_2.pdf
A2 2

47

Спецификация общесудовая

Specification.pdf

А4

6

48

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

49

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

50

Чертеж-спецификация фанерных деталей корпуса

Plywood_hull.pdf

A2

1

51

Схема укладки палубы

deck_layout.pdf

A2

1

52

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

53

Чертеж выкроек деталей палубы

plywood_loft deck .pdf A2 1
54 Чертеж выкроек деталей обшивки корпуса plywood_loft_shell.pdf A2 1
55 Чертеж трубчатой конструкции тента бимини bimint.pdf A2 2
56

Чертеж выкроек панелей кокпита

plywood_loft_cockpit.pdf A2 1
57 CAD-овский чертеж шпангоутов и бимсов (общий) frames_CAD.dwg М1:1 1
58 CAD-овский чертеж киля и стрингеров (общий) keel_stringers.dwg М1:1 1
59 Схема электрическая принципиальная типовая electrical_base.pdf A2 1
60 Чертеж ветрового стекла windglass.pdf A2 1
61 Чертеж якоря anchor_danfrort. pdf A2 2
62 Чертежи пайолов выкройки plywood_loft_sole.pdf A2 1
63 Чертеж консоли управления   A2 3
64 Чертеж типовый монтажа топливного танка fruel_tank.pdf A2 1
65 Чертеж-схема типовая топливной системы fuel_supply.pdf A2 1
