Проект 10-метрового скоростного рабочего катера из ПНД для самостоятельной постройки

Глиссирующий рабочий катер 10 метров МРБ-10 (ПНД)

LOA = 10,2м (длина наибольшая)
BOA = 3,65м (ширина наибольшая)
LWL = 9,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 3,0/10,0 т (водоизмещение порожнем/полное)
Draft = 0.32 - 0,6м (осадка корпусом порожнем/полное)
Freeboard = 0.86м (надводный борт на миделе)
Двигатель = 2х150-250л.с. подвесные моторы
Килеватость днища на транце : 14 град.
Грузоподъемность: до 7000 кг.
Fuel tank: 2х200л. (топливо)
Accomodation: камбуз компакт, биотуалет, открытый душ в кокпите или рецессе



Моторный глиссирующий скоростной рабочий катер длиной 10 метров предназначен для деловой деятельности на речных и морских акваториях, перевозки по воде тяжелых грузов с большой скоростью. Сфера применения катера - скоростной рыболовный бот для артельного лова рыбы и промысловой добычи морских биоресурсов, пассажирский скоростной катер, грузовой быстроходный катер, способный глиссировать с грузом до 7 тонн, рабочий быстроходный катер для хозяйственных целей, разъездной многоцелевой катер. Катер также может быть использован различными службами: военными, как патрульный катер или спасательный быстроходный катер. На 10-метровом скоростном катере можно организовывать массовые любительские рыбалки, быcтро добираясь до рыбных мест.
Используя за основу корпус катера, его можно превратить в комфортабельную быстроходную семейную яхту для дальных путешествий, сделав соответствующие достройки и оснащение. В целом, конструкция катера предполагает возможность модификации его в судно любого типа, не ухудшая быстроходности.
Катер спроектирован под технологичную постройку судна из листового материала ПНД (полиэтилен низкого давления). С доступностью резки деталей на ЧПУ станках и технологичность сварки ПНД материала любителю самостройщику вполне по силам построить самостоятельно 10-метровый катер - надежный и долговечный. Катер также может быть построен из фанеры или металла. Катер абсолютно непотопляем.

Скорость катера при различной мощности моторов и состояний нагрузки

Мощность двигателя (двигателей) 2х150 л.с. 2х200 л.с. 2х250 л.с. 2х300 л.с.
Скорость катера с минимальной загрузкой 65 км/час 75 км/час 81 км/час 87 км/час
Скорость катера с полезной загрузкой 3000 кг 54 км/час 63 км/час 77 км/час 82 км/час
Скорость катера с полезной загрузкой 7000 кг - км/час 37 км/час 55 км/час 64 км/час



Другие проекты

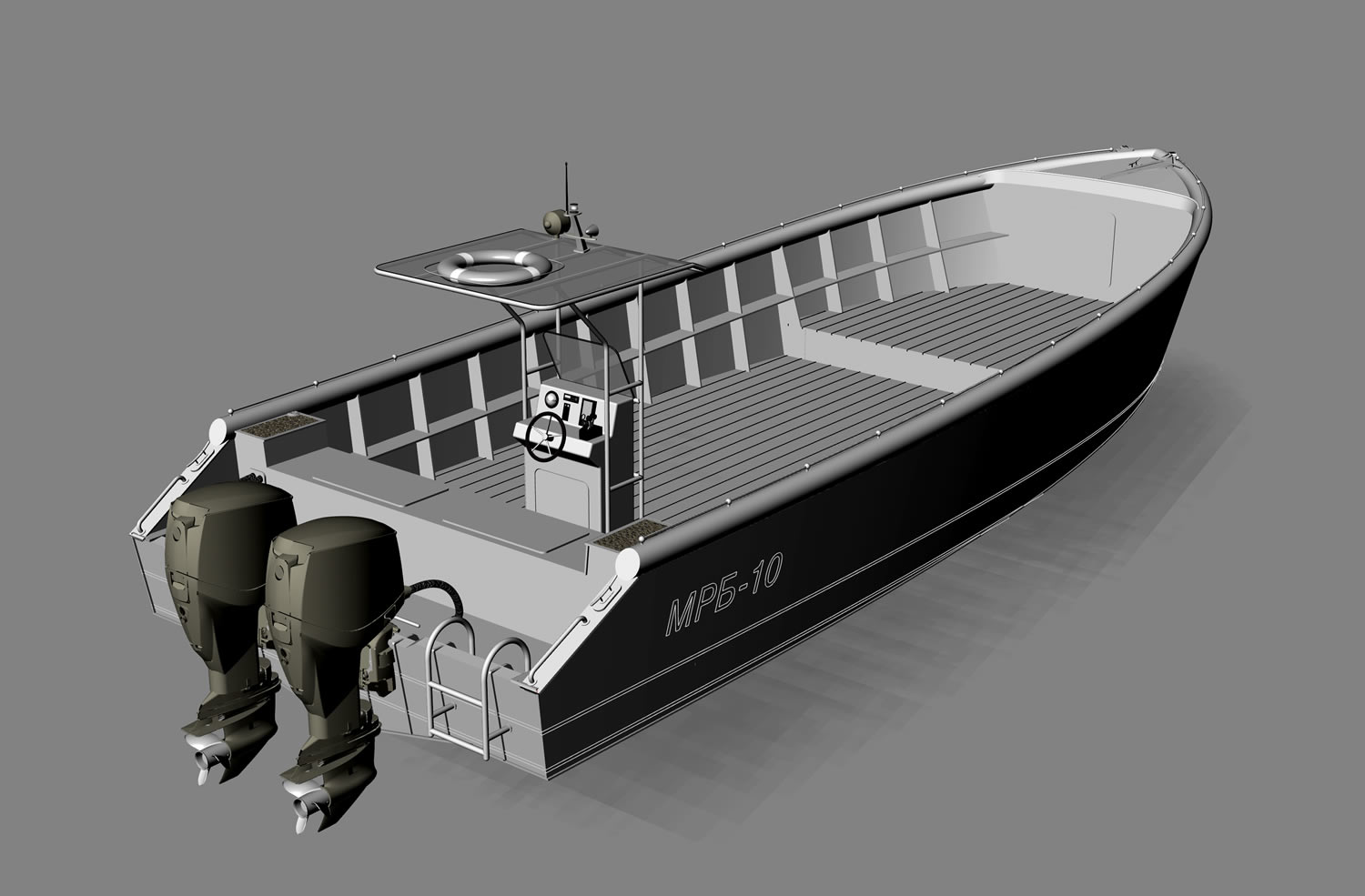

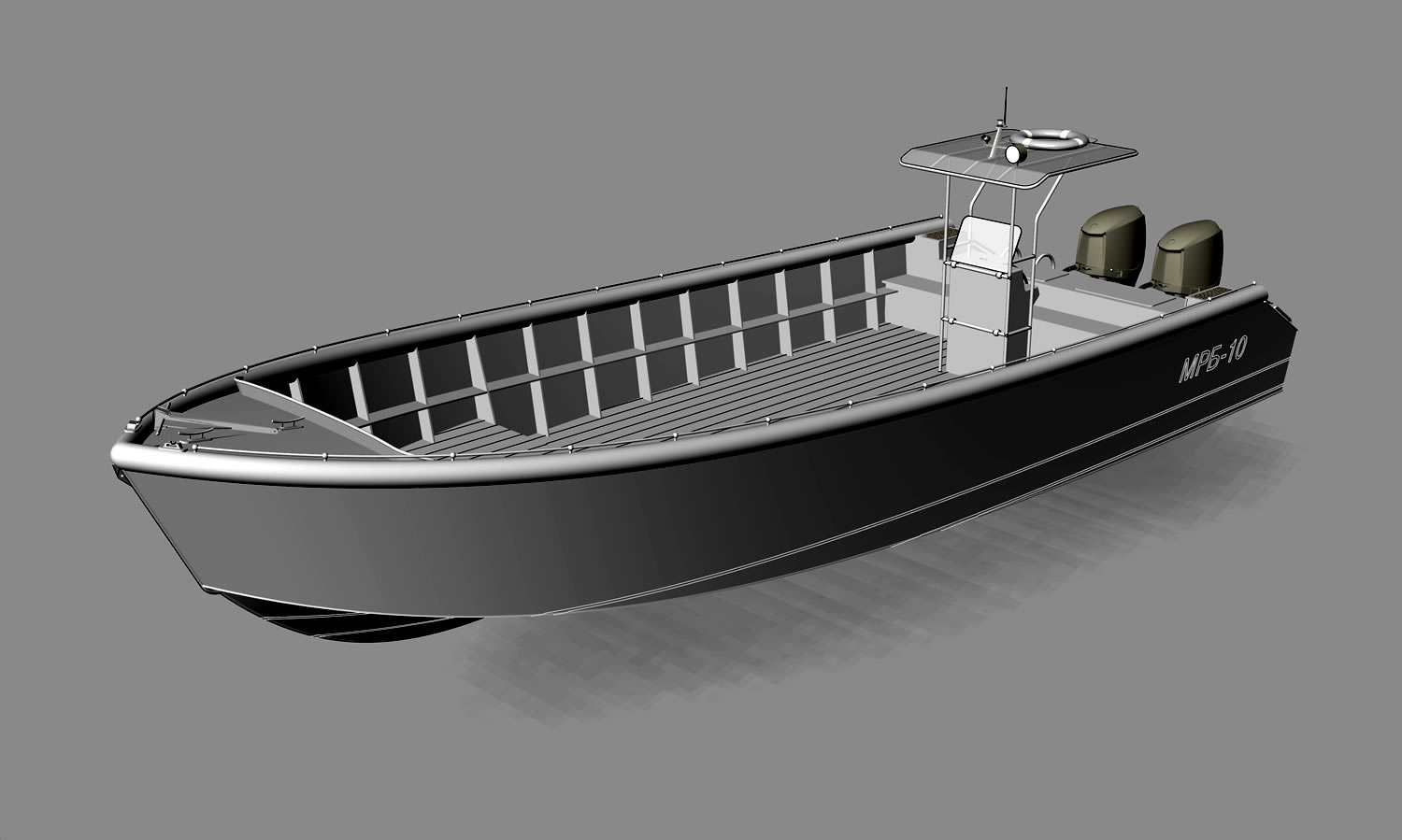

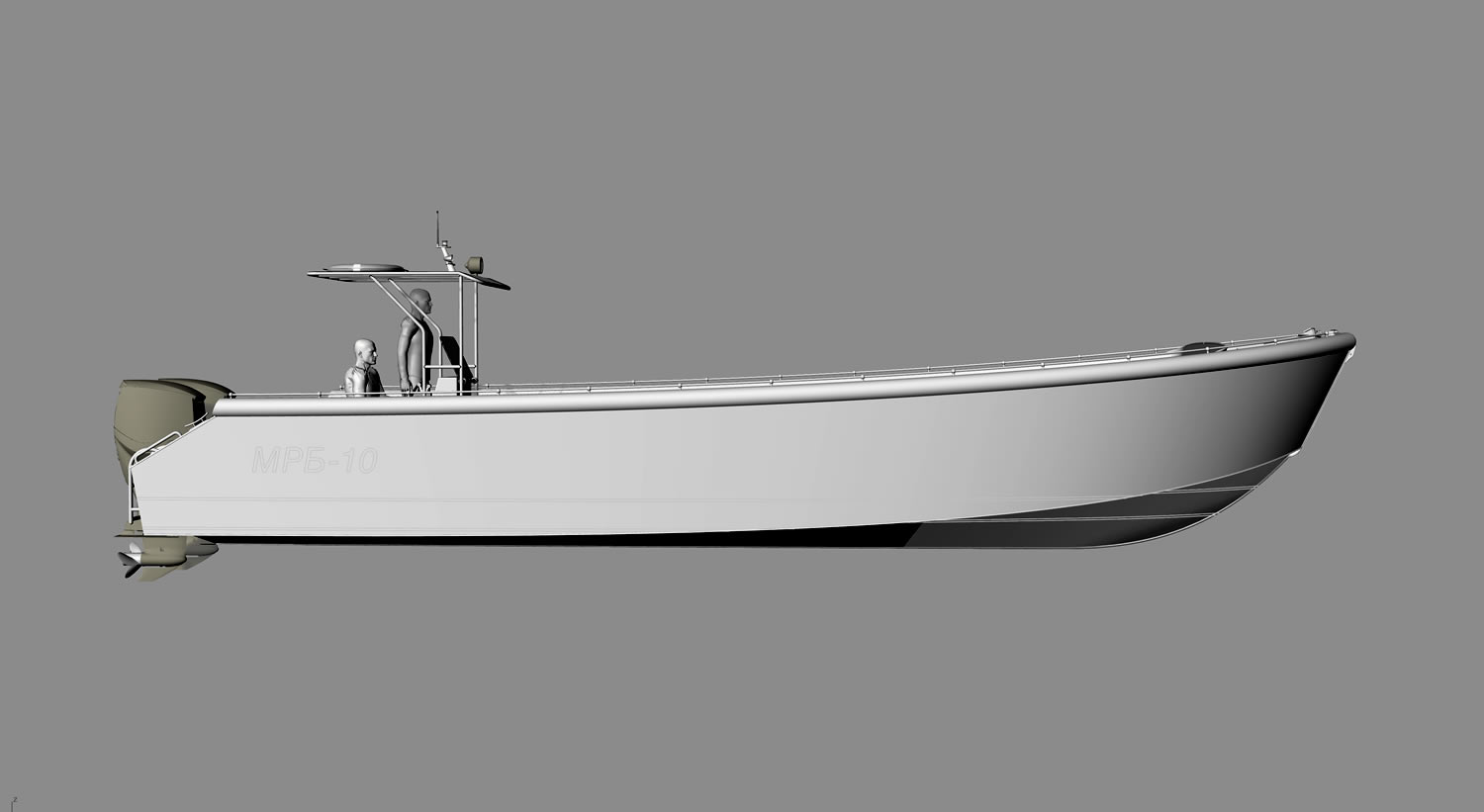

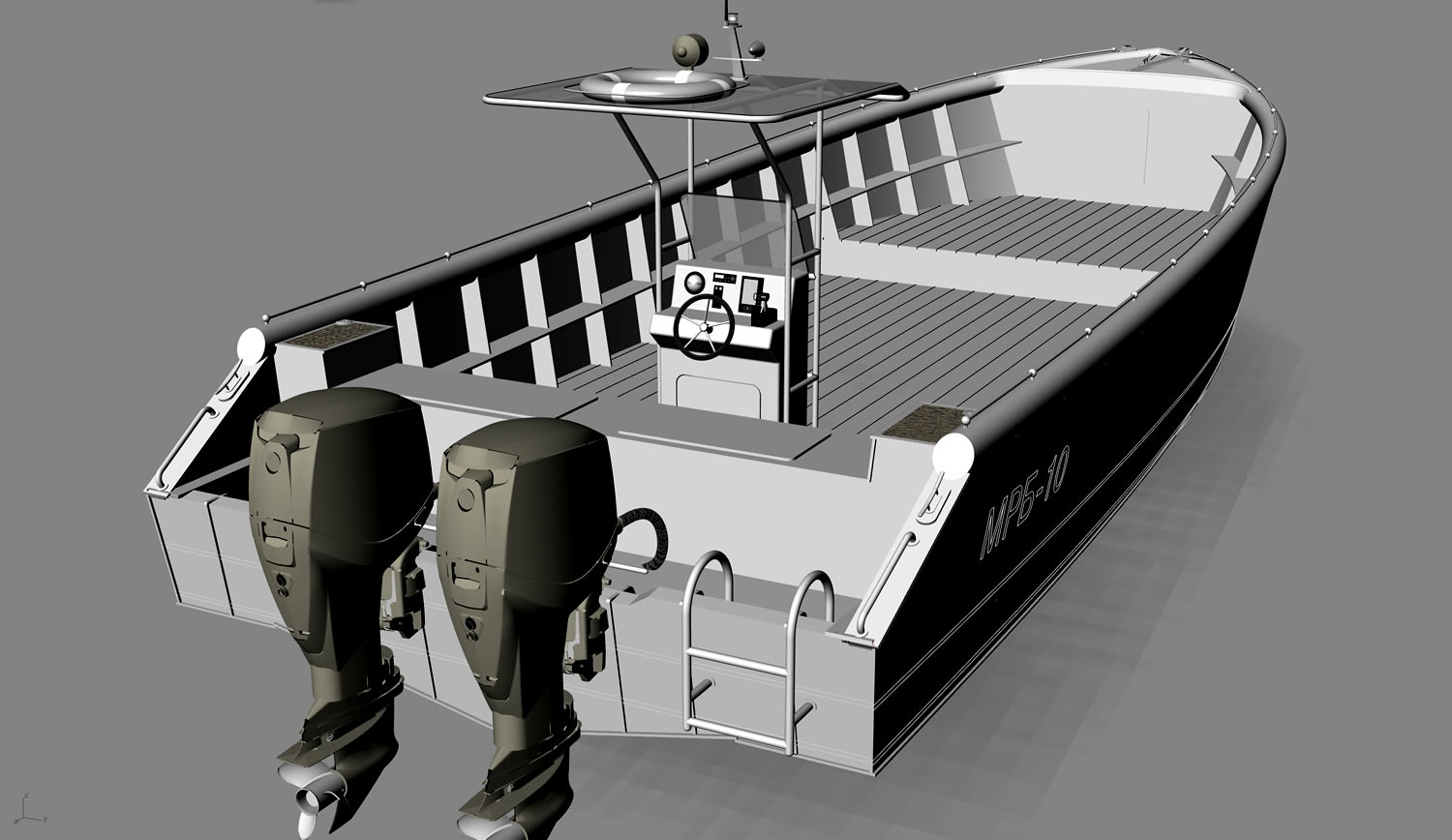

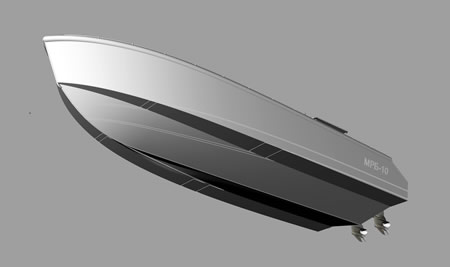

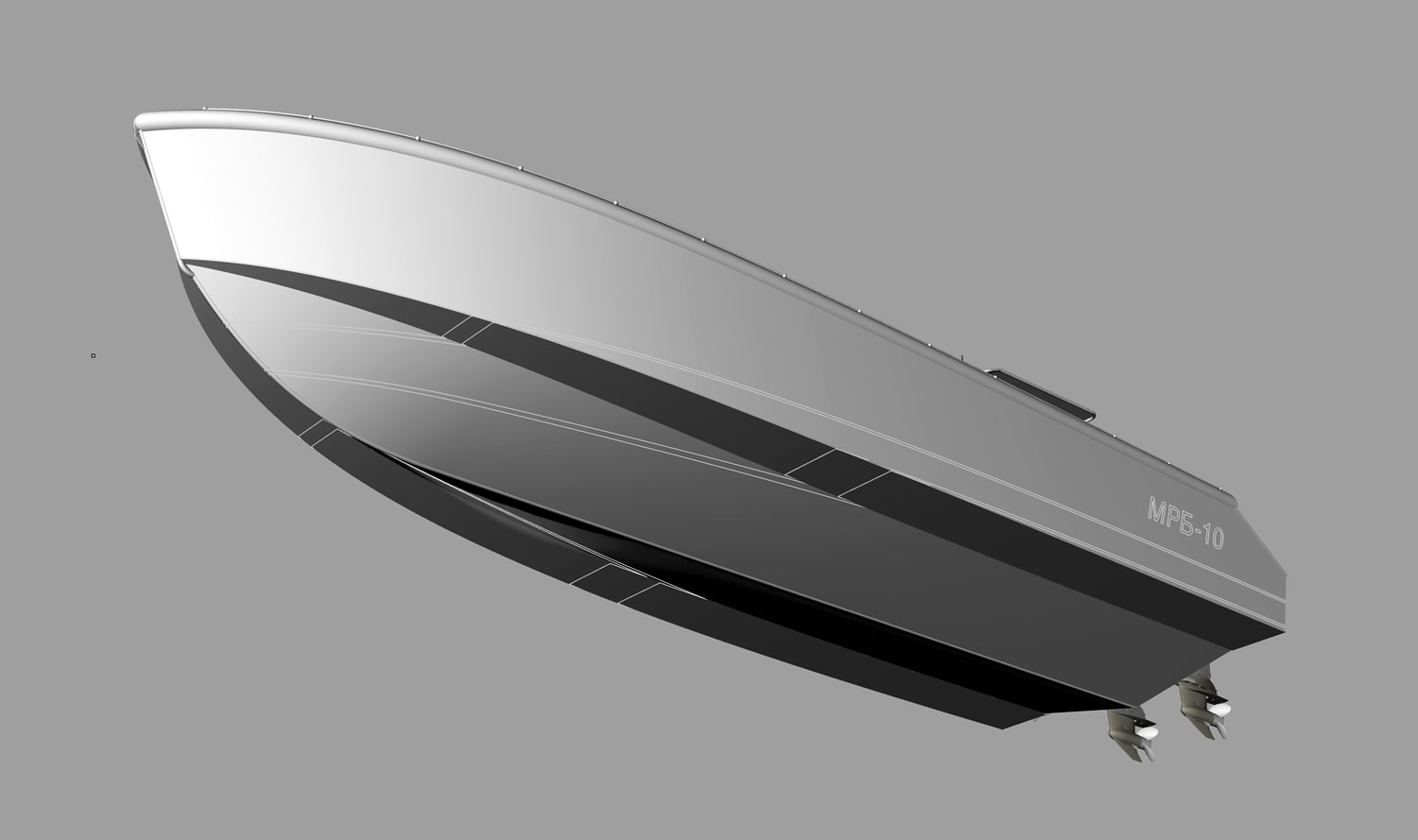

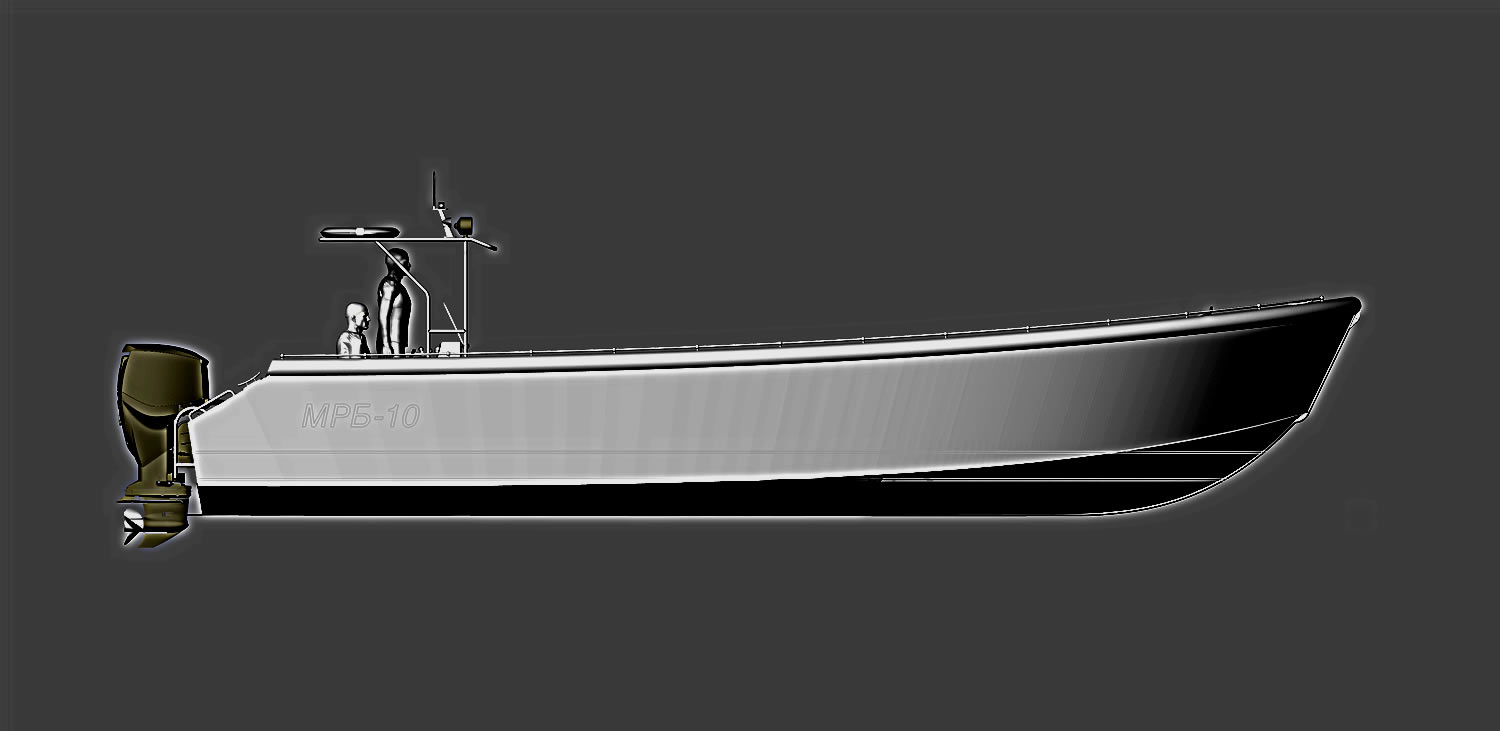

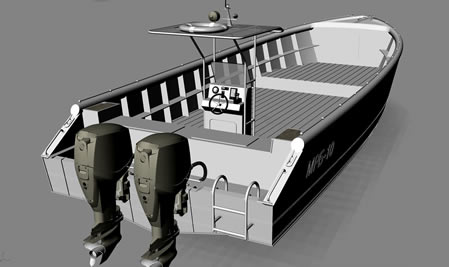

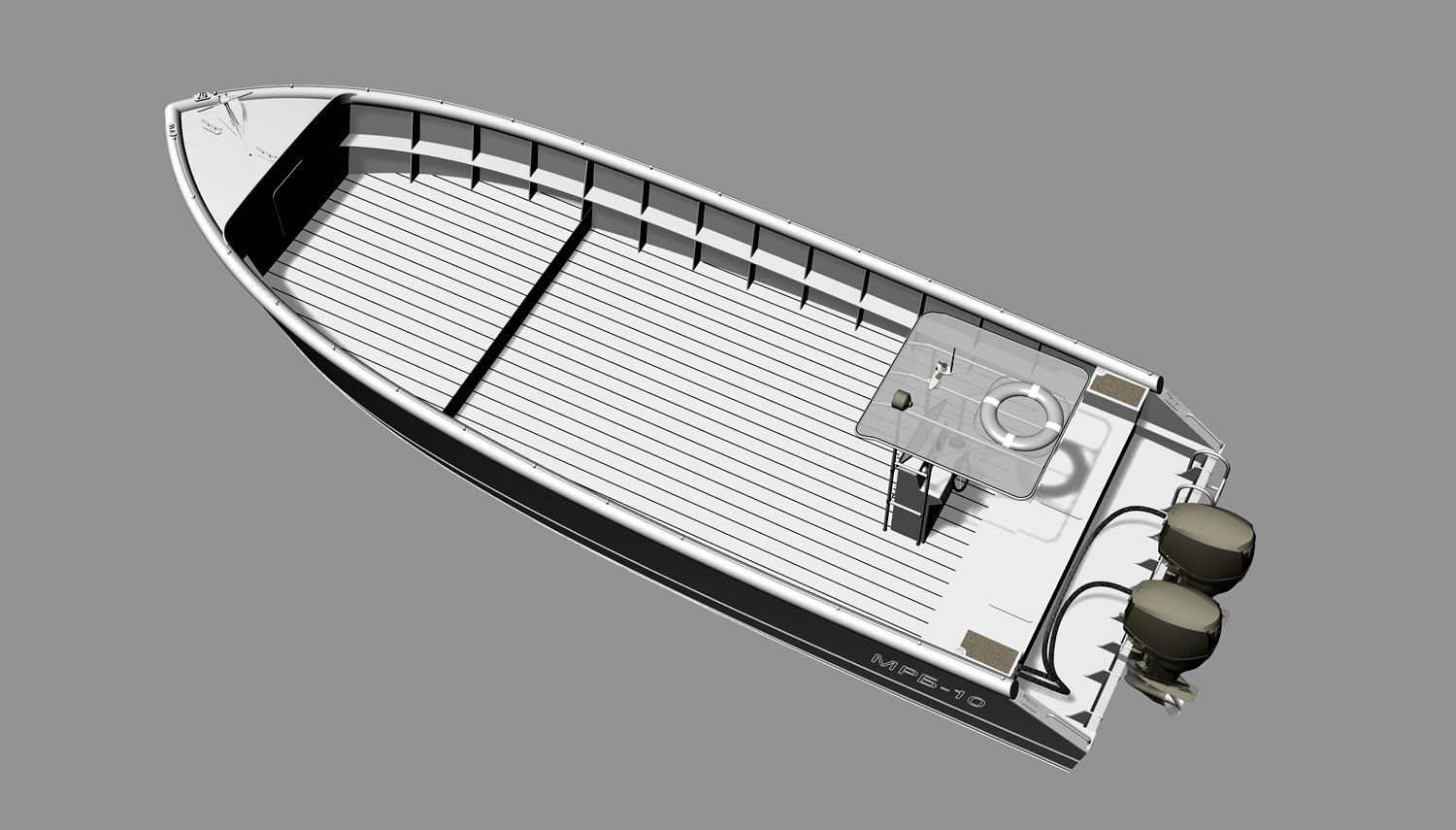

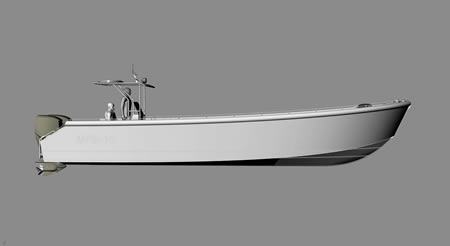

3D модели катера 10 метров Картинки можно увеличивать
катер 10 метров   скоростной рабочий катер 10 метров
глиссирующий катер 10 метров   скоростной рыболовный бот
елиссирующий катер 10 метров   скоростной катер многоцелевой

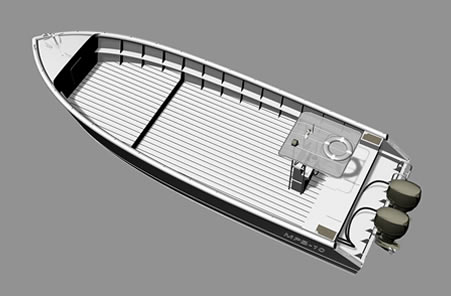

Планировка лодки подчинена утилитарному использованию судна как грузового или рыболовного. Катер имеет грузовую палубу большой площади. В корме кокпита рулевой пост с консолью приборов и органов управления, за ним на транце 2 мощных подвесных мотор и забортный трап. В носу - якорная палуба. По периметру привального бруса из трубы ПНД устроено леерное ограждение, обеспечивающее безопасность экипажа и пассажиров. Непотопляемость катера обеспечивается отсеками плавучести в трюме, в носу и в корме. Катер оснащен навигационным оборудованием и спасательными средствами для морских плаваний. Обводы корпуса - килевы, с развитыми скуловыми реданами для глиссирования с большой нагрузкой. На катере может быть смонтирована закрытая рубка для размещения экипажа в многодневных плаваниях.


ПОСТРОЙКА судна из листового материала ПНД под силу любителю самостройщику. Материал этот легко доступен, работать сним несложно, и собрать конструкцию катера из деталей, вырезанных на станках ЧПУ, не составляет проблемы для свамостройщика с руками и головой на месте. Методы сварки ПНД досконально разработаны и недостатка в аппаратах для сварки ПНД не наблюдается. В основном в конструкции катера используется листовой ПНД толщиной 15мм.
Конструкция катера традиционная - листовая обшивка на продольно-поперечном наборе. Все детали конструкции из листового пластика ПНД (разработаны под ширину листа до 1200мм), привальные брусья и усиление киля из трубы ПНД. Сборка корпуса катера ведется стандартным классическим методом. Сварка конструкции лодки из ПНД производится тепловым сварочным аппаратом. работа с ним по силам и непрофессионалам.
Катер может быть построен также из фанеры 12мм марки ФСФ или из металла - алюминия или стали. Обшивку корпуса катера можно сдлать также из рейки и затем оклеить защитным слоем стеклопластика.

набор корпуса катера

              Смотри постройку катера
ПРОЕКТ
Проект катера содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке лодки в объеме, достаточном для самостоятельной постройки мотолодки любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект лодки также включены ACAD-овские файлы плаза и раскря деталей для распечатки и резки их на плоттере в масштабе 1:1.
Состав проекта катерп постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки обеспечивается на весь период постройки.
Состав проекта смотри в таблице ниже.
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи катера глиссирующего 10 метров (в разработке)
чертеж катера глиссирующего   корпус чертеж катера
катер 10 метров глиссирующий   набор катера



    чертеж якоря


Состав проекта (обновляется)

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

Design_KS900_overview.pdf

A2

1

3.

Чертеж внутреннего расположения

layout.pdf

A2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

7.

Чертеж Конструктивный вид сверху (набор днища)

structure_plan_bottom.pdf

A2

1

8. Чертеж Конструктивный вид сверху (набор палубы) structure_plan_deck.pdf A2 1

9.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

10.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

11.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

12 Конструктивный чертеж шпангоута №4 frame_4.pdf A2 1
13 Конструктивный чертеж шпангоута №5 frame_5.pdf A2 1
14 Конструктивный чертеж шпангоута №6 frame_6.pdf A2 1
15 Конструктивный чертеж шпангоута №7 frame_7.pdf A2 1
16 Конструктивный чертеж шпангоута №8 frame_8.pdf A2 1
17 Конструктивный чертеж шпангоута №9 frame_9.pdf A2 1
18 Конструктивный чертеж шпангоута №10 frame_10.pdf A2 1
19 Конструктивный чертеж шпангоута №11 frame_11.pdf A2 5
20 Конструктивный чертеж шпангоута №12-16 frame_10.pdf A2 1

21.

Чертеж киля и форштевня

Keel.pdf

A2

1

22 Чертеж монтажа транца и рецесса hull_aft_structure.pdf A2 3
23 Чертеж продольных переборок lstringer_10.pdf A2 1

24

Конструктивный чертеж транца

frame_transom.pdf

A2

1

25 Чертеж плазовый конструктивных шпангоутов loft_a4.pdr A4 1

26

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_KS900_OB,dwg

M 1:1

1

27

Чертежи расклада фанерных деталей обшивки корпуса палубы и кокпита по стандартным листам фанеры 1220х2440мм

plywood_9mm_1.pdf plywood_9mm_2.pdf
plywood_9mm_3.pdf
plywood_9mm_4.pdf
plywood_9mm_5.pdf
plywood_4mm_1.pdf

А2

6

28

Чертежи (CAD файлы)  расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_9mm_122х244_sheet_1.dwg
plywood_9mm_122х244_sheet_2.dwg
plywood_9mm_122х244_sheet_3.dwg
plywood_9mm_122х244_sheet_4.dwg
plywood_9mm_122х244_sheet_5.dwg
plywood_9mm_122х244_sheet_6.dwg
plywood_..............................................

M 1:1

20

29.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_KS900.pdf

A4

1

30

Таблица весовых нагрузок катера

Load_table_KS900_FSF_plywood.pdf

A4

5

31

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

32

Инструкция по постройке катера иллюстрированная

build_tutorial_KS900.pdf

A4

30

33

Чертеж cхема конструкции корпуса в корме

hull_aft_structure.pdf

A2

1

34

Чертеж cхема набора на стапеле

shipway_2.pdf

A4

1

35

Чертеж стапеля

shipway_1.pdf

A4

1

36 Чертеж конструкция корпуса (вид со снятой палубой) hull_structure.pdf A2 1
37 Чертеж бимсов дополнительных plywood_beams_loft.pdf A2 1
38 Чертеж полубимсов и иx монтаж biatms_mounting.pdf A2 1
39 Чертеж стрингеров днищевых stringer_21.pdf
stringer_22.pdf
A2 2
41 Чертеж топливного танка fuel_tank_40.pdf A2 1
41 Чертеж-схема расположения топлвного танка в корпуса fuel_tank_monting.pdf A2 1
42 Чертеж ложемента топливного танка fuel_tank_base.pdf A2 1
43 Чертеж Корпус в разрезе hull_section.pdf A2 1
44 Чертеж Габариты корпуса на стапеле hull_gabarinte.pdf A2 1
45 Устройство рецесса recess.pdf A2 1
46 Чертежи деталей рецесса recess_1.pdf
recess_2.pdf
A2 2

47

Спецификация общесудовая

Specification.pdf

А4

6

48

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

49

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

50

Чертеж-спецификация фанерных деталей корпуса

Plywood_hull.pdf

A2

1

51

Схема укладки палубы

deck_layout.pdf

A2

1

52

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

53

Чертеж выкроек деталей палубы

plywood_loft deck .pdf A2 1
54 Чертеж выкроек деталей обшивки корпуса plywood_loft_shell.pdf A2 1
55 Чертеж трубчатой конструкции тента бимини bimint.pdf A2 2
56

Чертеж выкроек панелей кокпита

plywood_loft_cockpit.pdf A2 1
57 CAD-овский чертеж шпангоутов и бимсов (общий) frames_CAD.dwg М1:1 1
58 CAD-овский чертеж киля и стрингеров (общий) keel_stringers.dwg М1:1 1
59 Схема электрическая принципиальная типовая electrical_base.pdf A2 1
60 Чертеж ветрового стекла windglass.pdf A2 1
61 Чертеж якоря anchor_danfrort. pdf A2 2
62 Чертежи пайолов выкройки plywood_loft_sole.pdf A2 1
63 Чертеж консоли управления   A2 3
64 Чертеж типовый монтажа топливного танка fruel_tank.pdf A2 1
65 Чертеж-схема типовая топливной системы fuel_supply.pdf A2 1
