Проект 3,6 -метрового парусного спортивного швертбота (динги) для самостоятельной постройки

Парусный швертбот ДИНГИ SD-12

LOA = 3,62м (длина наибольшая)
BOA = 1,40м (ширина наибольшая)
LWL = 3,6м (длина по ватерлинии)
BWL = 1,2м (ширина по ватерлинии)
Hull Weight.= 50кг (вес корпуса)
Draft = 0.1-1,0м (осадка корпусом/швертом)
Sails = 8,8 м2 (площадь паруса)
Экипаж: 1 чел. для гонки


Скоростной парусный швербот динги длиной 3,6 метра с легким корпусом из фанеры предназначен для гонок и развлечений на воде любителями экстремального сэйлинга, глиссирования под парусом на трапеции, а также для прогулок выходного дня под парусами и обучения парусному делу.
Швертбот оснащен кинжальным швертом и съемным рулем на транце. Парусное вооружение - грот 8,8 м2 на мачте (со стоячим такелажем) высотой 6м. На выдвижном бушприте можно нести парус геннакер площадью до 10м2. Оптимальный экипаж лодки под парусами 1 человек. Лодка отлично ходит в лавировку и чудесно глиссирует на полных курсах. С одним рулевым (или двумя нетяжелыми) лодка легко глиссирует под одним парусом даже при слабом ветре. Для полного использования потенциала этой скоростной лодки, достижения драйва, нужен опыт управления малыми парусными спортивными швертботами, однако, и новички могут испытать удовольствие от покорения такого "снаряда". Небольшой вес корпуса около 50 кг позволяет перевозить лодку на крыше автомобиля или на легком трейлере. Лодка обладает абсолютной непотопляемостью благодаря герметичному корпусу с самоотливным кокпитом.
Построить такую лодку под силу любителю работы с деревом, тем более что можно заказать набор всех уже порезанных из фанеры деталей корпуса лодки и обустройства, так что самостройщику останется только все это собрать на клею и завершить отделкой. Аккуратно построенный из краснодеревой фанеры под лаком швертбот имеет очень симпатичный вид.


Photo Yacht&Yachting Magazine

Постройку лодки смотри здесь

Другие проекты
3D модели лодки



ПОСТРОЙКА деревянной лодки из фанеры по силам любителям-самостройщикам невысокой квалификации. Конструкция фанерного корпуса состоит из поперечного набора - пяти фанерных шпангоутов, транца и форштевня, и продольного набора из киля и стрингеров, и фанерной обшивки из краснодеревой фанеры Окуме (Okoume) толщиной 4 мм. Потребность в материалах на постройку корпуса лодки невелика - полтора десятка сосновых реек, 6 листов морской фанеры Окуме 4мм (1.22х2.44м), около 5 литров эпоксидной смолы и 20 метров стеклоткани 150-200 гр/м2. Постороить самодельную лодку можно в стандартном гараже или небольшом сарае относительно быстро. В принципе, построить этот швертбот можно с использованием только набора ручного столярного инструмента. Трудозатраты на постройку такой самодельной лодки в среднем около 300 чел/часов. Фанера режется электролобзиком в соответствии с выкройками делалей в проекте. Можно порезать (или расчертить) все фанерные детали на станках ЧПУ, для такой резки в проекте есть соответствующие файлы. Постройку корпуса лодки ведут стандартным, классическим методом - обшивка по набору, при этом корус находится в положении вверх дном. После обшивки корпуса, перевернув лодку, вклеивают палубные стрингера, и затем укладывают настил палубы и кокпита. Корпус оклеивается в один слой стеклотканью на эпоксидной смоле. Все шлифуется, и доводится до глянца эпоксидной смолой. Снаружи копус лодки грунтуется и красится эпоксидными двухкомпонентными красками, а палубу можно оставить натуральную древесину под лак..
Постройка лодки значительно упрощается, если вы приобретаете комплект уже нарезанных фанерных деталей корпуса лодки и ее обустройства, так называемый КИТ - набор для постройки фанерной лодки. В него входят детали и заготовки шпангоутов, обшивки корпуса, шверта и руля для вашей динги. Кит- набор фанерных деталей для постройки лодки можно заказать наряду с проектом - чертежи лодки, куда входит подробная иллюстрированная инструкция по постройке лодки и ее оснащении.

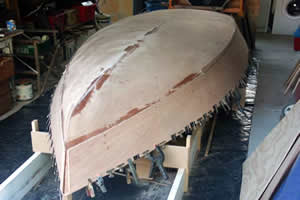

Набор корпуса Корпус лодки обшит фанерой

Швертбот готов Pictures from homebuiler sites

ПРОЕКТ
Проект лодки содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А2 до А4. В проект также включены ACAD-овские файлы (dwg )плаза и раскроя фанерных деталей для распечатки их на плоттере в масштабе 1:1 и резки деталей на станках ЧПУ. В проект включена подробная иллюстрированная инструкция по постройке лодки.
Состав проекта постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается до окончания постройки.
Состав проекта смотри в таблице ниже.
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи парусного швертбота Динги SD-12

динги парусная 3.6 метра
стапель
  обшивка днища динги лодки
конструкция корпуса динги   палубный настил динги
мидель-шпангоут   килевая балка













Состав проекта

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж парурсного вооружения

sailplan.pdf

A2

1

3.

Чертеж палубного оборудования

deck_gears.pdf

A2

1

4.

Чертеж Конструктивный мидель-шпангоут

Mid_section.pdf

A1

1

5.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

6.

Чертеж Конструктивный вид сверху (набор )

structure_plan.pdf

A2

1

7.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

8.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

9.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

10

Конструктивный чертеж шпангоута №4

frame_4.pdf





11

Конструктивный чертеж шпангоута №5

frame_5.pdf





12.

Чертеж форштевня и брештуков

frame_stem.pdf

A2

1

13.

Чертеж транца

frame_transom.pdf

A2

1

14

Чертежи киля



A2

3

15

Чертеж стапеля

Shipway.pdf

A2

1

16

Чертеж Выставка набора на стапель

Shipway_2.pdf

A2

1

17

Чертеж  Схема набора корпуса динги на стапеле

Shipway_3.pdf

A2

1

18

Чертеж Конструкция корпуса

Hull_structure_1.pdf

A2

1

19

Чертеж Схема обшивки днища

Plywood_hull_layout.pdf

A2

1

20

Чертеж Схема обшивки палубы и кокпита

Plywood_deck_layout.pdf

A2

1

21.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft.dwg

M 1:1

1

22.

Чертежи расклада фанерных деталей корпуса  на стандартных листах фанеры 1250х2500мм

plywood_4mm_layout_1.pdf
plywood_4mm_layout_2.pdf

A2

2

23.

Чертежи (CAD файлы)  расклада фанерных деталей  шпангоутов, обшивки корпуса, палубы и кокпита по стандартным листам фанеры 4мм, формат листов 1250х2500мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_4mm_122х244_sheet_1.dwg
plywood_4mm_122х244_sheet_2.dwg
plywood_4mm_122х244_sheet_3.dwg
plywood_4mm_122х244_sheet_4.dwg
plywood_4mm_122х244_sheet_5.dwg
plywood_4mm_122х244_sheet_6.dwg plywood_4mm_122х244_sheet_7.dwg

M 1:1

7

24

Чертежи расклада деталей стапеля  на стандартных листах МДФ 16мм, 1220х2440мм

Plywood_MDF16_layout.pdf

А2

1

25

Чертежи (CAD файлы) расклада деталей стапеля  на стандартных листах МДФ 16мм, 1220х2440мм (для резки на ЧПУ или разметке)

Plywood_MDF16_sheet_1.dwg Plywood_MDF16_sheet_1.dwg

М1:1

2

26.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_SD_12.pdf

A4

1

27.

Таблица весовых нагрузок

Load_table_SD-12.pdf

A4

5

28.

Гидростатика и остойчивость судна

Hydrostatics stability report.pdf

A4

9

29.

Инструкция по постройке динги иллюстрированная

build_tutorial_dinghy_SD-12.pdf

A4

28

30.

Чертеж швертового колодца

 trunk.pdf

 A2

 1

31.

Чертеж шверта

сenterboard.pdf

A2

1

32.

Чертеж рулевого устройства

rudder_1.pdf

A2

1

33.

Чертежи деталей рулевого устройства

rudder_2.pdf

A2

2

34.

Спецификация общесудовая

Specification.pdf

А4

6

35.

Спецификация материалов на постройку корпуса

Material_specification.pdf

A4

1

36.

Ведомость состава проекта

Состав проекта динги SD 12.pdf

А4

1

37.

 Чертеж выкроек деталей обшивки корпуса

 Рlywood_loft_shell.pdf

A2

1

38.

Чертеж выкроек деталей кокпита

plywood_loft_cockpit.pdf

A2

1

39

Чертеж выкроек деталей палубы

plywood_loft_deck.pdf

A2

1

40

Чертеж выкроек деталей стапеля

Plywood_loft_shipway.pdf

A2

1

41

Чертеж выкроек деталей шергень-планок и стоек

Plywood_loft_shipway.pdf

A2

1

42.

 Чертеж мачты и гика

 mast.pdf

А2

43.

Чертеж Схема изготовления  мачты деревянной

mast_2.pdf

А2

1

44.

Чертеж паруса

sail.pdf

А2

1

45.

 Выкройки полотнищ паруса (опция)

sail_loft. pdf

A4

5

46.

Чертеж блоков такелажных  Ф30,40мм

block_single_30-40.pdf

A2

2

47

Чертеж вант-путенсов

Chainplate.pdf

A2

1

48

Чертеж носовой оковки штага

Bow_chainplate.pdf

A2

1

49

Чертеж упоров ножных

Cocpit_rails.pdf

A2

1

50

Чертеж наконечника тросового Norseman 4мм

Norseman_4mm.pdf

A2

1

51

Чертеж общего вида Динги SD 12

Overview_1.pdf

A2

1
