Проект 9-метрового катамарана моторного для самостоятельной постройки

Катамаран 9 метров SOLARCAT 30 electro

LOA = 9,2м (длина наибольшая)
BOA = 4.2м (ширина наибольшая)
LWL = 9,2м (длина по ватерлинии)
Displ.= 2,7/6,0т (водоизмещение порожнем/полное)
Draft = 0.35м (осадка при полной загрузке)
Двигатель = 6-10 кВт
подвесной электродвигатель 2шт
Accomodation: жесткая крыша, 4 спальных места в поплавках (опционально)
Площадь палубы = 23м2

Площадь солнечных панелей = 24м2
Камбуз: газ-плита, холодильник
Гальюн: гальюн в поплавке

  катамаран 9 метров
Катамаран длиной 9метров с подвесными (или стационарными) электродвигателями с питанием от сонечных панелей и аккумуляторов. Катамаран предназначен для плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Сфера применения катамарана - прогулочное судно выходного дня, экскурсионный катамаран, судно для дайвингаи рыбалки, чартерное судно для корпоративов и дневных прогулок с компанией до 15 человек. Конструкция катамарана - фанерная с оклейкой стеклопластиком. Разработан также парусный вариант катамарана с площадью парусности 50м2.
Эскизный проект катамарана разработан на основе архитектурного дизайна Александра Перегибенко, кампания Solaris Boats
По вопросам рабочего проекта катамарана 9 метров обращаться на info@amariner.net

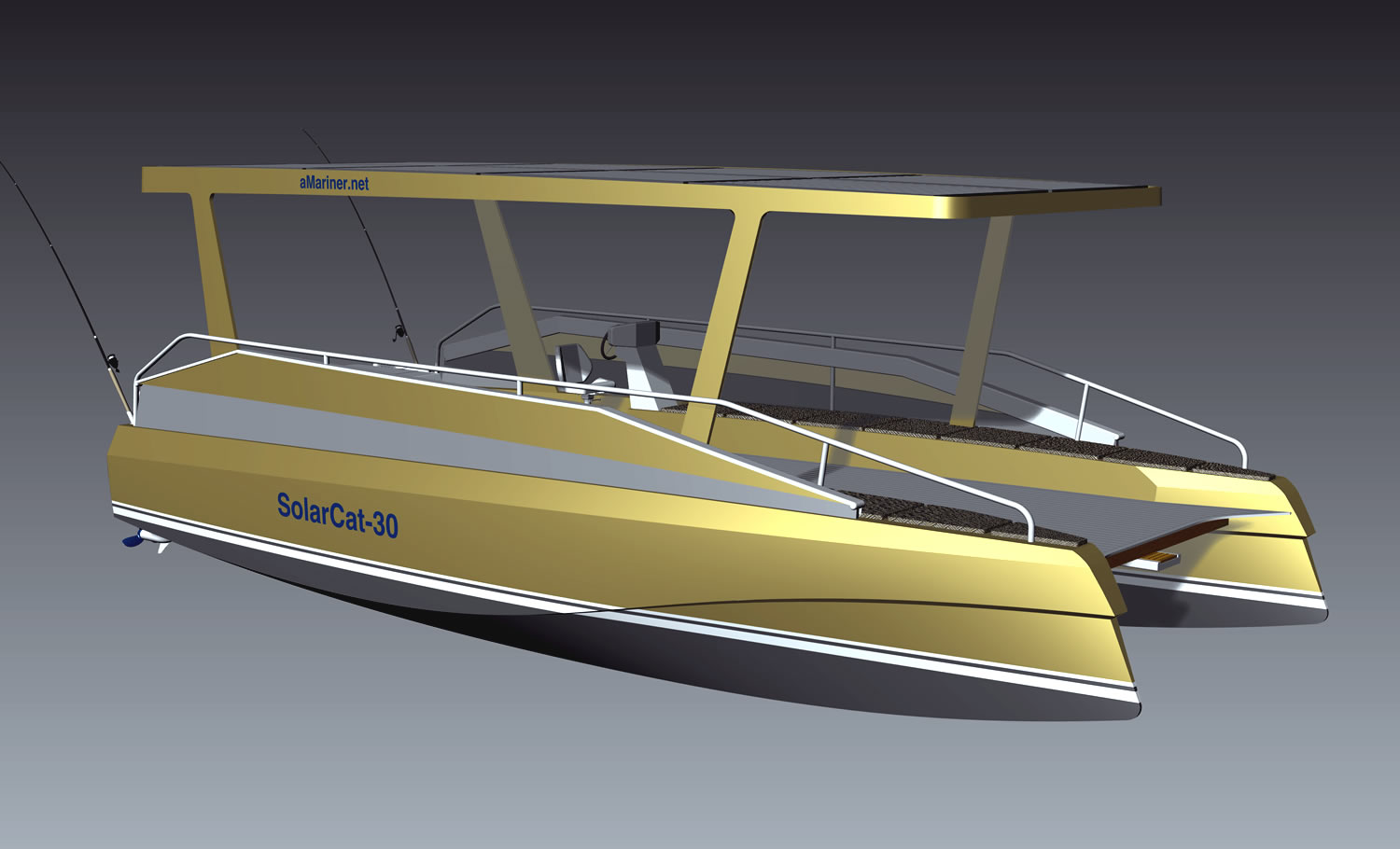

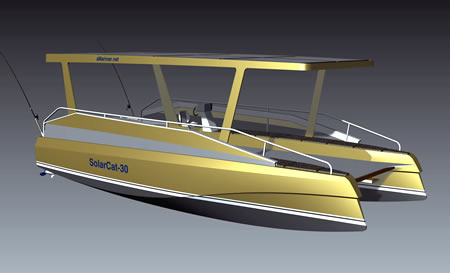

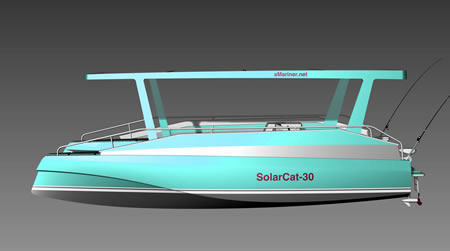

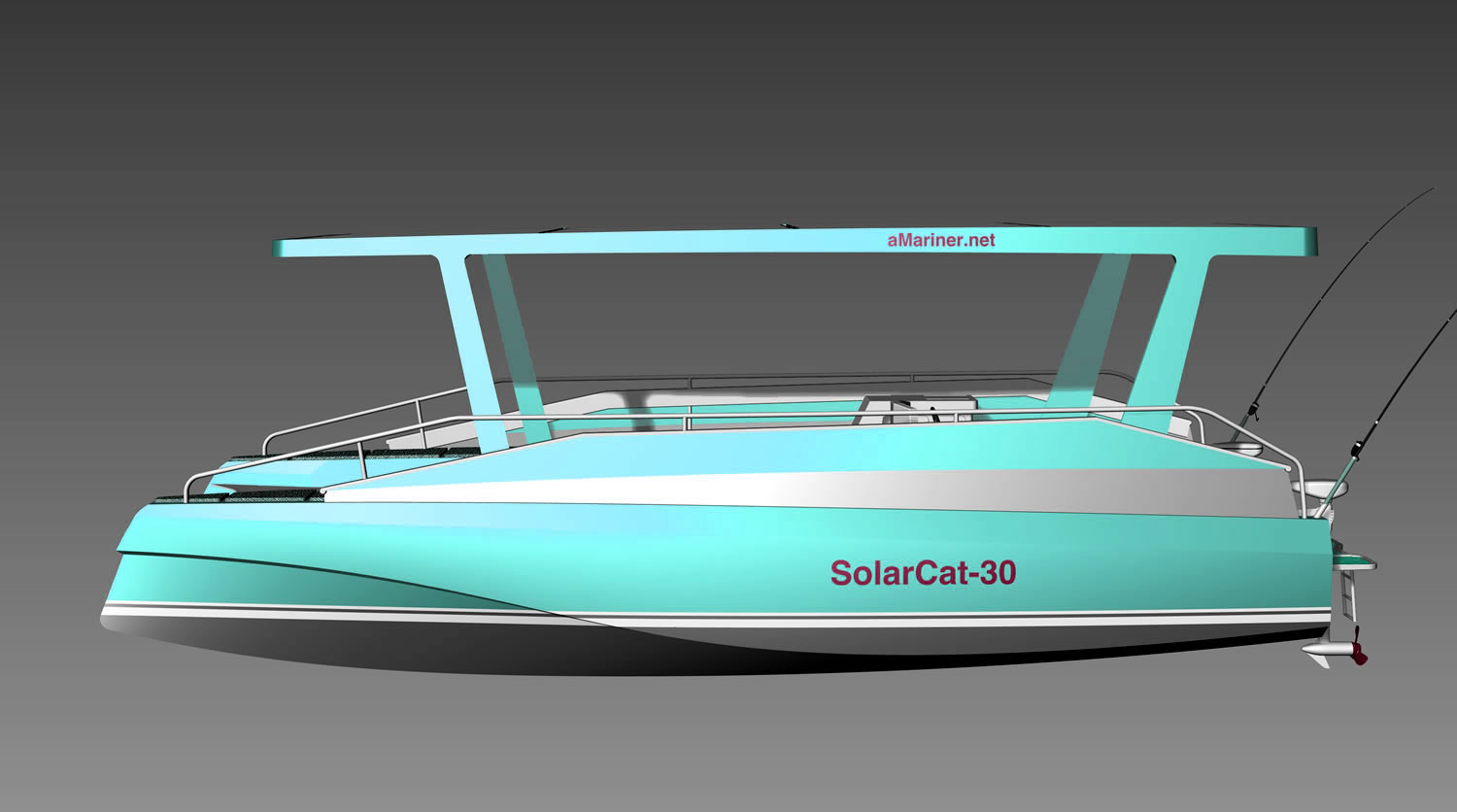

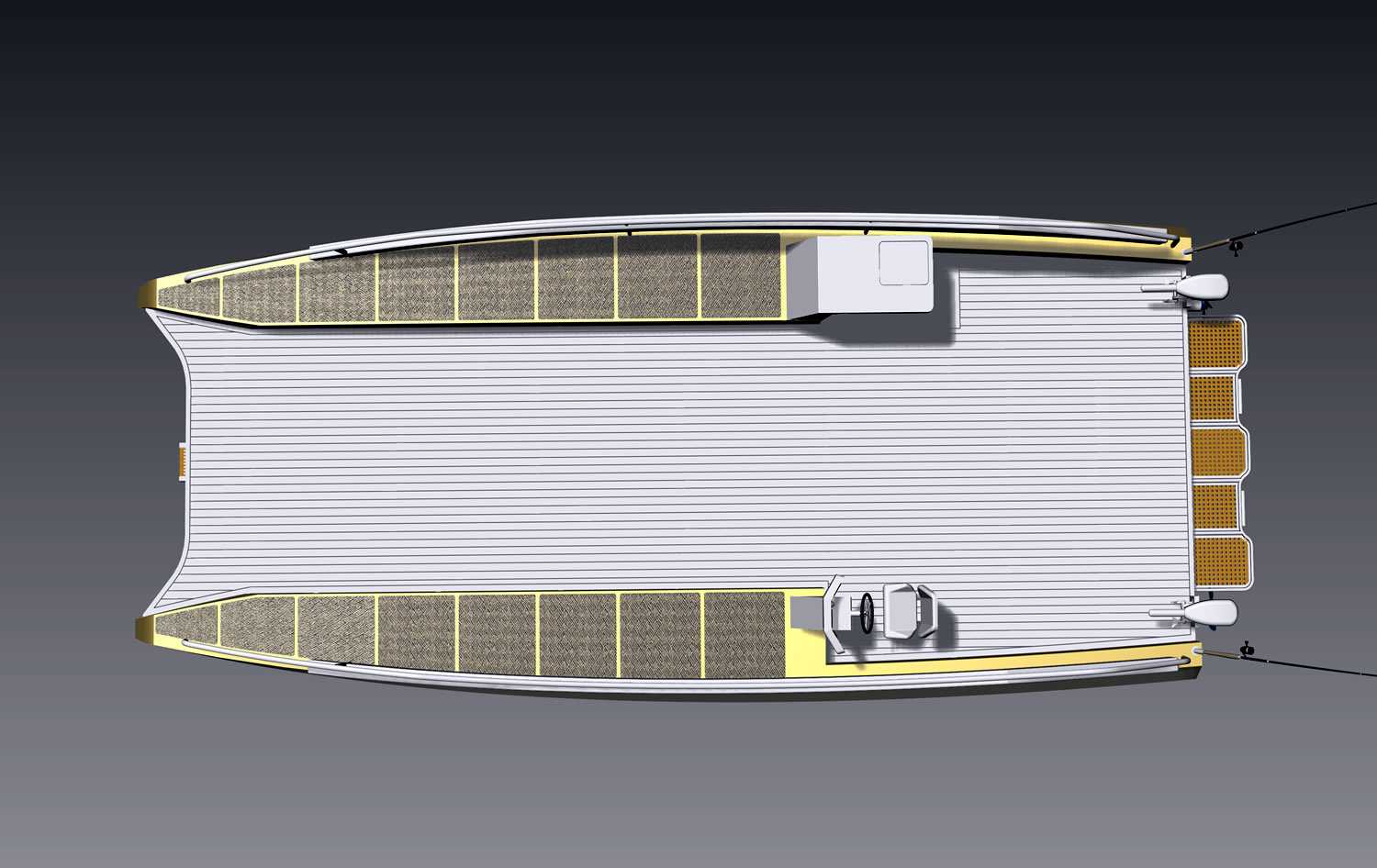

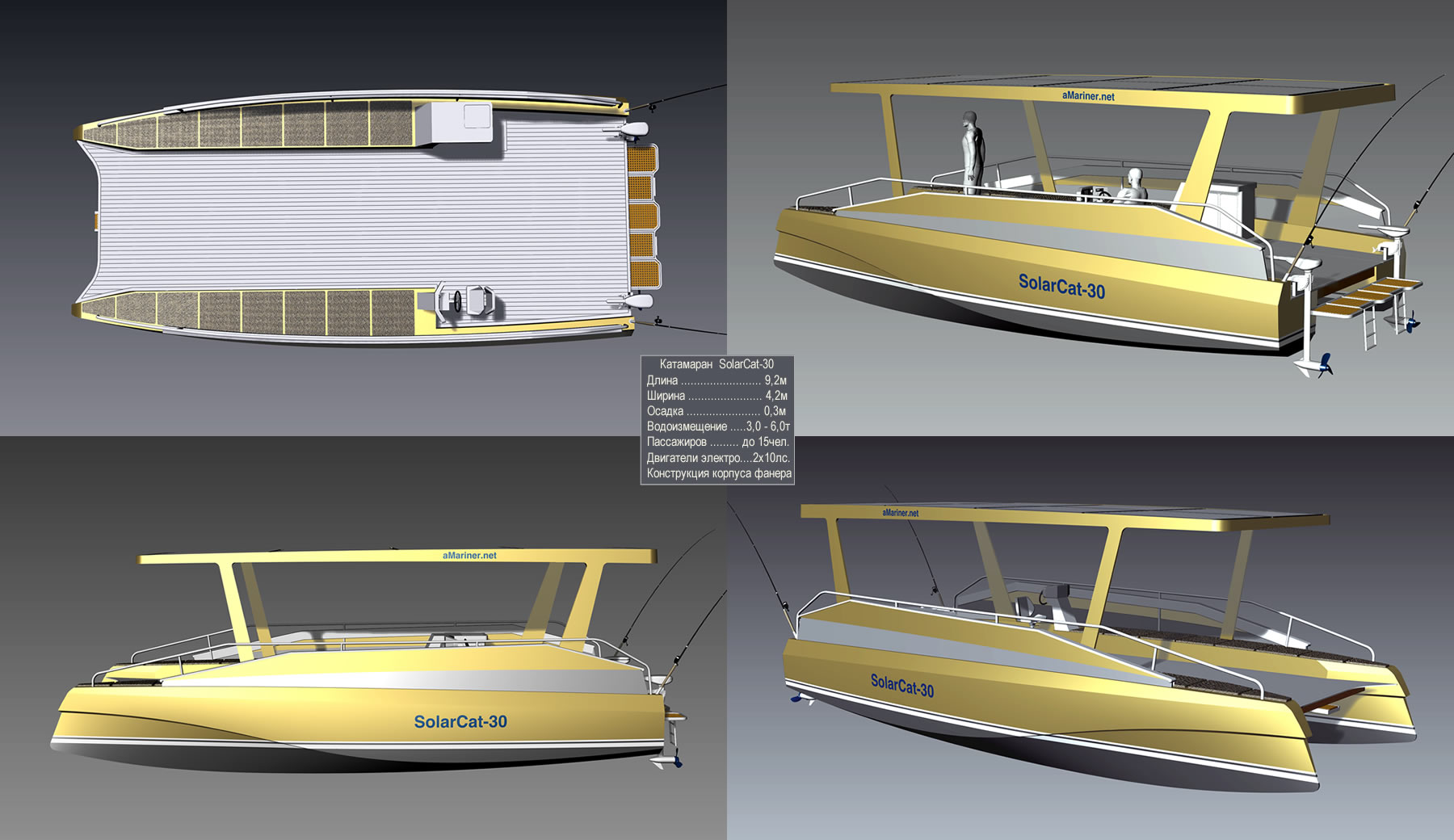

3D модели катамарана Картинки можно увеличивать
проект катамарана 9 метров из фанеры
самодельный катамаран из фанеры
Вариант катамарана с парусным вооружением

парусный катамаран 9 метров

  самодельный парусный катамаран 9 метров проект

ОСТОЙЧИВОСТЬ катамарана обеспечивает безопасное плавание при любых состояниях загрузки и состоянии моря для категоии"С" по ISO.
Отсеки плавучести обеспечивают непотопляемость катамарана


ПОСТРОЙКА деревянного корпуса катамарана ведется обычными для современного деревянного судостроения методами, и это по силам любителям-самостройщикам. Конструкция деревянного корпуса состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из рамных шпангоутов и переборок. Обшивка корпуса из фанеры. Рубка и палубный настил тоже фанерные. Мост катамарана опирается на поперечные алюминиевые или деревянные балки. Постройку корпусов катамарана ведут в положении килем вверх, и после выставки шпангоутов на стапель, обшивки и оклейки корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса, настилают палубу, монтируют рубку.. Постройка такого катамарана потребует от строителя некоторых навыков столярного дела, умения разбираться в чертежах, а также известной доли здравого смысла. Катамаран можно построить имея в наличии только ручной столярный инструмент. Но кроме этого в проекте катамарана имеются CAD-овские файлы для резки (или разметки) всех фанерных деталей конструкции судна на станках ЧПУ. Это заначительно упростит и ускорит постройку вашего катамарана. Аккуратно построенный катамаран смотрится очень стильно и привлекательно.


МАТЕРИАЛЫ
Древесные пиломатериалы должны иметь воздушно-сухую влажность 13-16%, быть по возможности прямослойными, с минимальным количеством сучков. Желательно подбирать материал мелкослойный, с плотной структурой годовых колец. Фанера - марки ФСФ, как минимум. Если желаете иметь судно класса люкс, можно использовать фанеру с наружным слоем красного дерева или другой декоративной породы. Под лаком эти материалы будут смотреться очень красиво. Крепеж - в основном нержавеющий шуруп разных размеров. Стеклоткань сатинового переплетения, подходящая для пропитки эпоксидной смолой. Сборка корпуса - на эпоксидной смоле, как и оклейка стеклопластиком. Потребуется также некоторое количество нержавеющй стали - для дельных вещей и руля.

Материалы Количество Примечание
Сосна (в чисте) со вспомогат. конструкциями м³ доска, рейка разная
Дуб (в чисте) м³ доска, рейка разная
Фанера ФСФ 12мм (1.22х2.44) листов
Фанера ФСФ 9мм (1.22х244) листов
Эпоксидная смола кг
Стеклоткань 200-250гр/кв.м пог.метров
ПРОЕКТ
Проект катамарана может быть заказан любителями или организациями для самостоятельной постройки из фанеры. Проект содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект также включены ACAD-овские файлы плаза и раскроя фанерных деталей для распечатки и резки их на плоттере и ЧПУ станках в масштабе 1:1.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается.
Состав проекта смотри в таблице ниже.
Внимание! Проект является интеллектуальной собственностью кампании "SolarisBoats" (USA). Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net.
Чертежи катамарана 9 метров в разаботке




Состав проекта (ориентировочный)

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

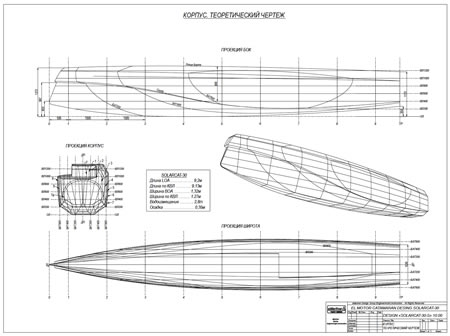

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

overview.pdf

A2

1

3.

Чертеж План внутреннего расположения (вид сверху)

layout_plan.pdf

A2

1

4.

Чертеж внутреннего расположения вид сбоку

layout_profile.pdf

А2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A1

1

7.

Чертеж Конструктивный вид сверху

structure_plan.pdf

A1

1

8.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

9.

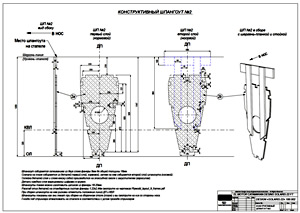

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

15.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

11.

Конструктивный чертеж шпангоута №4

frame_4.pdf

А2

1

13.

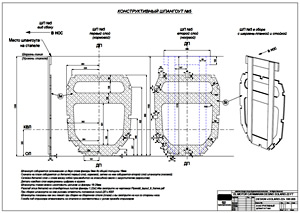

Конструктивный чертеж шпангоута №5

frame_5.pdf

А2

1

14.

Конструктивный чертеж шпангоута №6

frame_6.pdf

А2

1

15.

Конструктивный чертеж шпангоута №7

frame_7.pdf

А2

1

16.

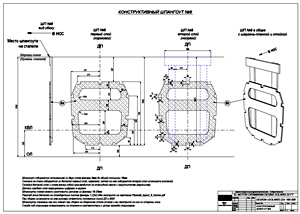

Конструктивный чертеж шпангоута №8

frame_8.pdf

А2

1

19.

Чертеж форштевня

frame_stem.pdf

A2

1

20.

Чертеж транца

frame_transom.pdf

A2

1

21.

Чертеж валолинии и фундамента двигателя

Shaft.pdf

А2

1

22.

Чертеж рулевого устройства

rudder_а1.pdf

A1

1

23.

Чертежи деталей рулевого устройства

rudder_details.pdf

A2

1

24.

Чертеж реллингового ограждения

rails.pdf

A2

1

25.

Чертежи  расклада фанерных деталей шпангоутов  на стандартных листах фанеры 1250х2500мм

plywood_layout_frames_1.pdf

A2

1





26.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_crab_800.dwg

M 1:1

1

27.

Чертежи (CAD файлы)  расклада фанерных деталей шпангоутов по стандартным листам фанеры 1250х2500мм
(для распечатки на плоттере в масштабе 1:1 и резки эл.лобзиком или на станке ЧПУ)

plywood_15mm_frames_sheet_1.dwg
plywood_15mm_frames_sheet_2.dwg
plywood_15mm_frames_sheet_3.dwg
plywood_15mm_frames_sheet_4.dwg

M 1:1

4













28.

Чертежи расклада фанерных деталей шпангоутов  на стандартных листах фанеры 1220х2440мм

plywood_layout_frames_1s.pdf
plywood_layout_frames_2s.pdf
plywood_layout_frames_3s.pdf
plywood_layout_frames_4s.pdf
plywood_layout_frames_5s.pdf

A2

5

30.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table.pdf

A4

1

31.

Таблица весовых нагрузок катамарана

Load_table.pdf

A4

5

32.

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

33.

Инструкция по постройке катамарана иллюстрированная

build_tutorial.pdf

A4

22

34.

Чертеж cхема монтажа киля и штевня на наборе

keel_stem_assembling.pdf

A2

1

35.

Чертеж cхема набора на стапеле

shipway_2_a4.pdf

A4

1

36.

Чертеж стапеля

shipway_1_a4.pdf

A4

1

37.

Расчет гребного винта и гребного вала (опция)

prop_shaft_calculationpdf

A4

1

38.

Расчет рулевого устройства (опция)

Rudder_calc.pdf

A4

5

39.

Инструкция по плазовой разметке

loft_tutorial.pdf

A4

5

40.

Спецификация общесудовая

Specification.pdf

А4

6

41.

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

42.

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

43.

Чертежи (CAD файлы)  переборок/шпангоутов
( контуры для распечатки на плоттере в масштабе 1:1)

frame_1.dwg
frame_2.dwg
frame_3.dwg
frame_4.dwg
frame_4a.dwg
frame_5.dwg
frame_6.dwg
frame_7.dwg
frame_8.dwg
frame_trnasom.dwg

M1:1

12

44.

Чертеж-спецификация фанерных деталей интерьера

Plywood_interrior.pdf

A2

1

45.

Чертеж-спецификация фанерных деталей палубы и рубки

Plywood_deck_cabin.pdf

A2

1

46.

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

47.

Чертежи расклада фанерных деталей палубы, рубки, кокпита на стандартных листах фанеры 1220x2440мм, 12мм

Plywood_layout_12мм_1.pdf
Plywood_layout_12мм_2.pdf
Plywood_layout_12мм_3.pdf
Plywood_layout_12мм_4.pdf

А2

4

49.

Чертежи расклада фанерных деталей рубки, внутреннего обустройства, мебели, на стандартных листах фанеры 1220х2440мм , 15мм

Plywood_layout_15мм_1.pdf
Plywood_layout_15мм_2.pdf
Plywood_layout_15мм_3.pdf

A2

3

50.

Чертежи расклада фанерных деталей кокпита, внутреннего обустройства, мебели, на стандартных листах фанеры 1220х2440мм, 8мм

Plywood_layout_8мм_1.pdf

A2

1

51.

Чертежи (CAD файлы)   расклада фанерных деталей палубы, рубки, кокпита и интерьера по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу или ручным лобзиком)

plywood_15mm_122х244_sheet_16.dwg
plywood_15mm_122х244_sheet_17.dwg
plywood_15mm_122х244_sheet_18.dwg
plywood_15mm_122х244_sheet_19.dwg
plywood_15mm_122х244_sheet_20.dwg
plywood_15mm_122х244_sheet_21.dwg
plywood_15mm_122х244_sheet_22.dwg
plywood_12mm_122х244_sheet_1.dwg
plywood_12mm_122х244_sheet_2.dwg
plywood_12mm_122х244_sheet_3.dwg
plywood_12mm_122х244_sheet_4.dwg
plywood_12mm_122х244_sheet_5.dwg
plywood_12mm_122х244_sheet_6.dwg
plywood_12mm_122х244_sheet_7.dwg
plywood_12mm_122х244_sheet_8.dwg
plywood_12mm_122х244_sheet_9.dwg
plywood_12mm_122х244_sheet_15.dwg
plywood_12mm_122х244_sheet_11.dwg
plywood_12mm_122х244_sheet_12.dwg plywood_8mm_122х244_sheet_1.dwg
plywood_8mm_122х244_sheet_2.dwg
plywood_8mm_122х244_sheet_3.dwg

М1:1

24

52. Схема электрическая принципиальная electrical_base.pdf A2 1
53. Чертежи -схемы водоснабжения (водопровод) water_supply_1.pdf
water_supply_2.pdf
A2 2
54. Чертеж- схема оборудования гальюна head.pdf A2 1
55. Чертеж конструктивный монтажа топливного танка fuel_tank_krab.pdf A2 1
56. Чертеж-схема топливопроводов fuel_supply.pdf A2 1
57. Чертеж-схема газоснабжения gas_supply.pdf A4 1
58. Чертеж поручней рубочных и фальшбортика grabrails.pdf A2 1
60. Чертеж шаблона для сборки транца transom_mould_a4 A4 1
61. Расчет скорости судна, мощности двигателя и диам. винта speed_power_calculation.pdf A4 2
62. Чертеж двери входной door_a4.pdf A4 1
63. Чертеж-схема фанерной обшивки корпуса plywood_hull_SH.pdf A2 1

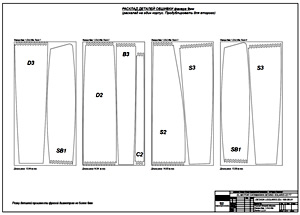

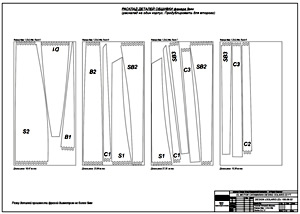

64. Чертежи расклада фанерных деталей обшивки на стандартных листах фанеры 1220х2440мм, 12мм (для коруса шарпи)

plywood_layout_12mm_shell_SH_1.pdf
plywood_layout_12mm_shell_SH_2.pdf plywood_layout_12mm_shell_SH_3.pdf

A2 3
66. Чертеж Габариты катамарана на стапеле gabarite.pdf A4 1
67. Чертежи якорей (Danfort, Britany) anchor_danfort.pdf
anchor_britany.pdf
A2 2
69. Расчет общей прочности (опция) Global_strength_Crab_800_1.pdf A4 4
70. Расчет местной прочности (опция) расчет местной прочности краб800.pdf A4 22
71. Расчет рулевого устройства (опция)
